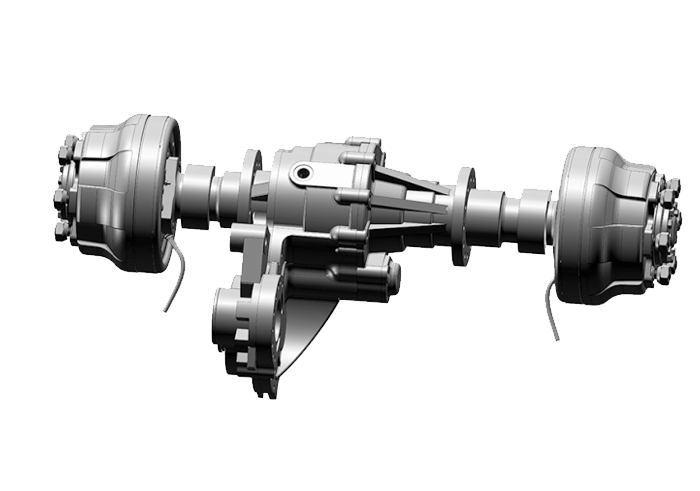

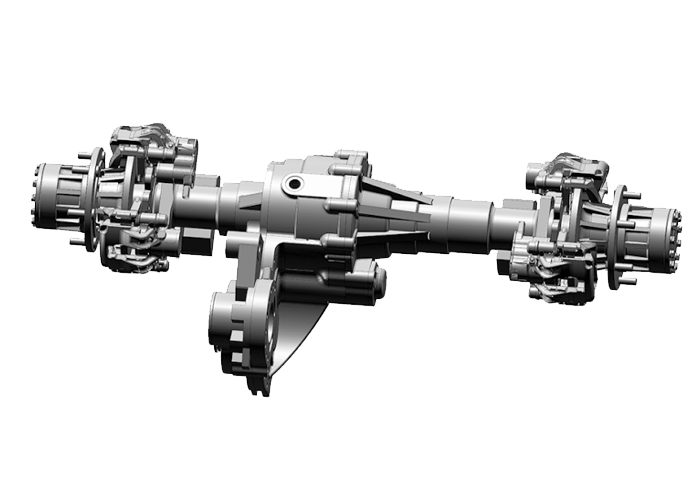

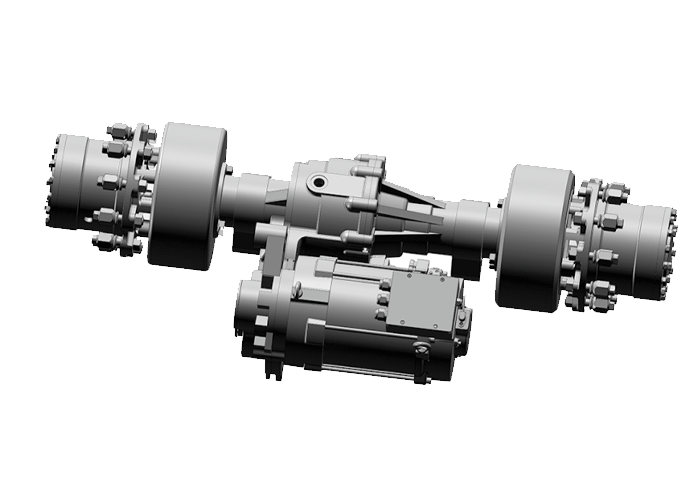

HY5130系列驅動橋
HY5130
HY5130S
性能優點
有鼓式制動、鉗盤式制動、電子盤式制動和濕式制動可選；
主減速機構采用三級減速器，減速比達23.9，驅動橋輸出扭矩13000N.m；
如有特殊需求可在現有速比基礎上加輪邊減速器，總速比可達101.5，輸出扭矩可達23000N.m;
同平臺有多種尺寸產品可適用于不同車型；
可選裝主動測速單元；
適用于牽引力35T電動防爆牽引車；
適用于機場電動牽引車；
適用于港口重型電動牽引車。
規格參數
|
橋型號 |
載荷(Kg) |
輪輞安裝距 |
速比 |
制動形式 |
車架安裝距 |
|
HY5130 |
3500 |
1260 |
23.9 |
客戶指定 |
719 |
|
HY5130S |
14000 |
1450 |
101.5 |
840 |
|
|
輪輞止口 |
輪輞分度圓直徑 |
輪轂螺栓 |
輪轂螺母 |
輸出扭矩 |
電機功率（Kw) |
|
φ150 |
φ200 |
M20×1.5 |
M20×1.5 SR22 |
13000N.m |
不大于23 |
|
φ240 |
φ290 |
M22×1.5 |
M22×1.5 SR22 |
23000N.m |
不大于23 |
