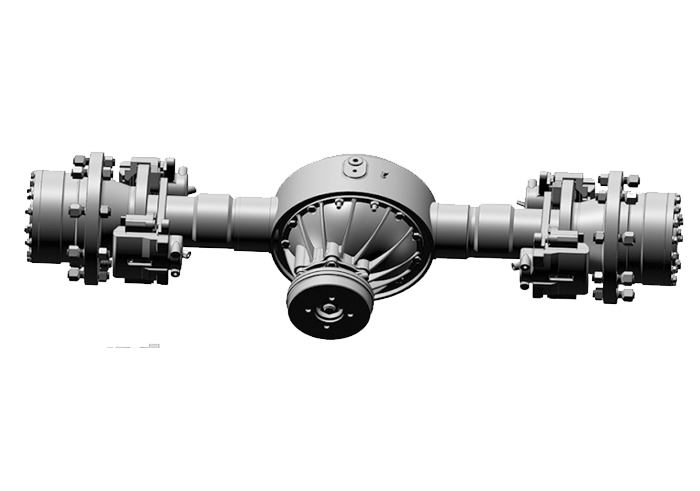

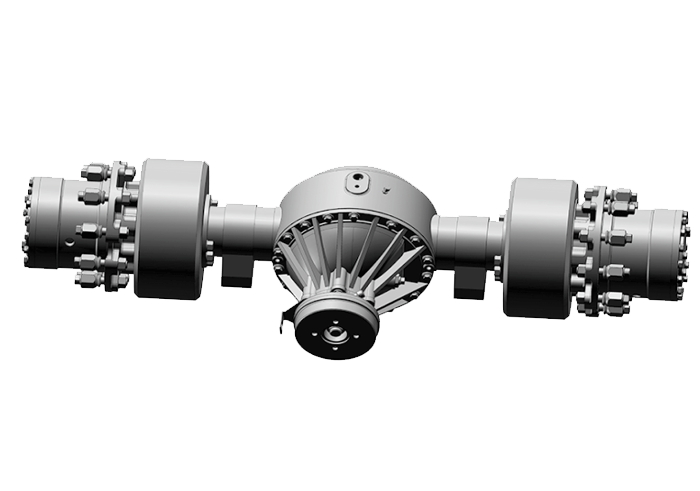

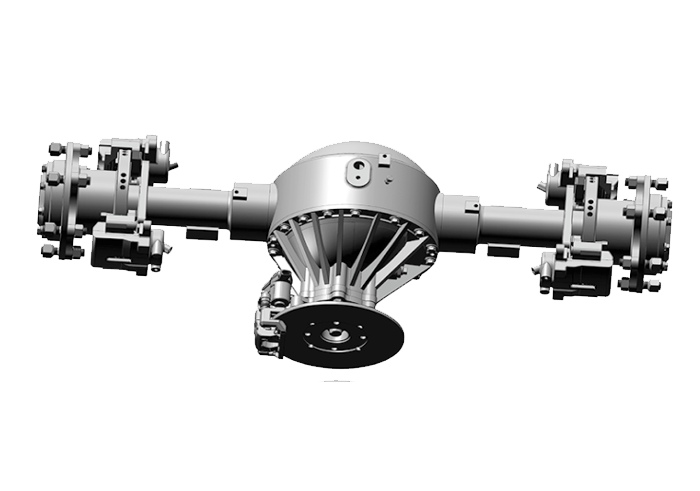

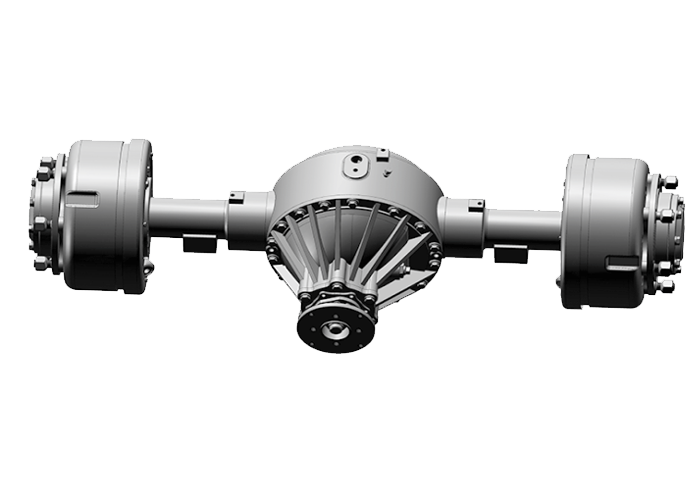

HY465系列驅動橋
HY465
HY565
性能優點
有鼓式制動、鉗盤式制動、電子盤式制動和濕式制動可選；
主減速機構采用單級減速器，減速比2.92-8.17共計13種可選；
驅動橋最大輸出扭矩13000N.m；
如有特殊需求可在現有速比基礎上加輪邊減速器，輪邊減速比為4.25，該系列最大總速比可達34.72，輸出扭矩可達23000N.m；
同平臺有多種尺寸產品可適用于不同車型；
可選裝主動測速單元；
駐車制動可選鼓式、盤式、電子盤式中央駐車；
適用于牽引力35T電動防爆牽引車；
適用于機場電動牽引車；
適用于港口重型動牽引車。
規格參數
|
橋型號 |
載荷(Kg) |
輪輞安裝距 |
速比 |
制動形式 |
車架安裝距 |
|
HY465 |
6500 |
1267 |
8.17 |
客戶指定 |
632 |
|
HY565 |
14000 |
1125.5 |
34.72 |
530 |
|
|
輪輞止口 |
輪輞分度圓直徑 |
輪轂螺栓 |
輪轂螺母 |
輸出扭矩 |
輪邊減速比 |
|
φ200 |
φ250 |
M20×1.5 |
M20×1.5 SR22 |
13000N.m |
1 |
|
φ240 |
φ290 |
M22×1.5 |
M22×1.5 SR22 |
23000N.m |
4.25 |
